METHODIPH工法(内圧充填接合補強)

  • S国土交通省NETIS 登録番号 CG-070007-V(掲載期間2007年から2018年3月)

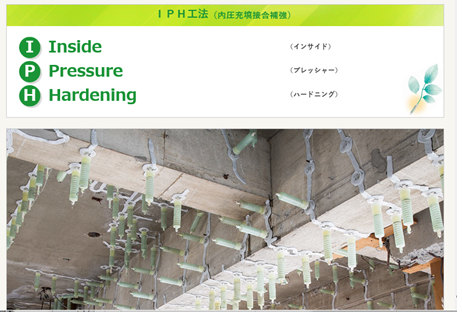

IPH工法とは

経年劣化や地震などにより 傷んだコンクリート構造物の 「強度回復」「長寿命化」を 実現する技術です。

コンクリート構造物は、地震という物理的な原因による被害や中性化・アルカリ骨材反応という化学的な原因により経年劣化し、破壊するまでその強度を減衰させていきます。その復旧の際には、大規模改修による莫大な費用を伴わない補修方法として「自動式低圧樹脂注入工法」が多様されています。しかしながら、この注入はコンクリート内部構造にまでは達しないものであり、その弱点である「強度復元力」を徹底改良したのが「IPH工法」です。本工法では、穿孔穴の内部から注入された樹脂がコンクリート躯躰内で放射状に拡散することにより、末端の微細クラックまで充填することができます。その画期的な特徴から、鉄筋とコンクリートの付着強度を高めるだけでなく、さらに高い防錆効果が得られる唯一の高密度充填工法として土木学会の技術評価を得ています。

IPH工法の特長

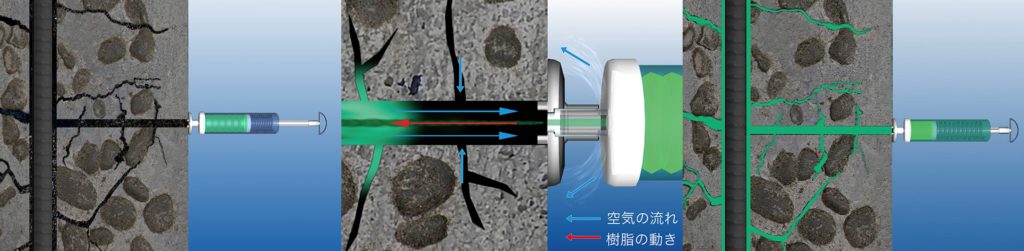

空気と樹脂の置換

地球上には空気があり、もちろんコンクリート内部にも存在します。表面のひび割れから押し込む注入をすると押し戻す力が働き、ひび割れ奥まで充填することができません。
 本工法は、注入位置に穴をあけ、空気を抜き取る作用を持つ注入器(IPHカプセル)を使用し注入することで、コンクリート内部に存在する空気を樹脂に置き換えることができます。

高密度充填

本工法は、注入を開始した一瞬のうちにコンクリート内部の空気を抜き取ることで、負圧の状態を作り出し、超低圧で注入することで、流動性の高いエポキシ樹脂を高密度・高深度にごく微細なひび割れまで充填が可能となります。
 計測実績からは0.01mm程度の微細なひび割れまで充填されています。

高密度充填

一般工法では、注入用の樹脂の粘度がJIS規格で1000mPa・s以下と設定され、加圧力は建築改修工事共通仕様書で0.4M以下と定められています。本工法では、高流動性のエポキシ樹脂を用い、注入加圧力0.06±0.01~0.02N/m㎡という超低圧に抑えることで毛細管現象も生かされ、まるで植物の葉脈すべてに水分や養分がいきわたるようなイメージの高密度かつ高精度な充填が可能になります。さらに注入器(IPHカプセル)本体には、注入剤の浸透を阻害する内部エアーを排出する機能があります。

強度回復・耐久性向上

同上の要素から構造物内の0.1㎜以下のクラックへの注入が容易であり、計測実績からは0.01㎜程度の微細クラックへの注入も可能です。それに伴い、新設時よりもコンクリート躯体強度が増すことから耐久性の向上が大いに期待できます。

鉄筋防錆・中性化抑制

下地調査用セメントペースト(IPH#300)の成分が内部鉄筋周囲まで確実に浸透することにより、鉄筋の防錆効果が高まるとともに、再アルカリ化からコンクリートの中性化を抑制します。

注入状況の可視化と遮光機能

透明な遮光カプセルケースを使用しておりますので、注入剤残量等が目視確認できるとともに、紫外線や日射熱の影響を緩和します。

供用を妨げない施工が可能

道路・鉄道・空港等、施設の利用状態での施工が可能です。

用途

土木・建築・構造物等あらゆるコンクリート分野の耐震補強を含めた補修・改修・止水

【土木】 トンネル・ダム・堤防・擁壁・橋桁・橋脚・床板
【建築】 建築基礎・外壁・構造壁・地下室・レンガ、タイル下地
【構造物】 パイプライン架台・タンク基礎・ネットフェンス布基礎

施工手順

  • 1

    下地処理:劣化部・ひび割れ部をVDRダイヤモンド吸塵システムで研磨、欠損部はIPH#600で補修し注入ポイントをマーキングする

  • 2

    穿孔:注入カプセル取り付け位置を水循環型のIPHミストダイヤで穿孔する。

  • 3

    台座取付:注入ポイントにピックアップシールを用い、JP台座を取り付ける。(低温時等、高速硬化の必要な場合には、クイックシールを使用する。)

  • 4

    ひび割れシール:注入ポイント以外のひび割れ箇所は、漏れ防止のため、ピックアップシールで密閉する。(高速硬化の必要な場合には、クイックシールを使用する。)

  • 5

    注入:IPHカプセルを取り付け、E396Hを注入する。(低温時等には、硬化の早いA-396MSCを使用する。)

  • 6

    撤去・清掃:注入カプセル及ピックアップシールを取り除く。

  • 7

    表面処理:VDRダイヤモンド吸塵システムで平坦に研磨し、IPH#300を塗布する。硬化後、無機系通期型撥水塗料セラブレンドP-5000で塗布仕上げをする。

施工工程

  • STEP01 下地調整

    (IPH#300塗布)

  • STEP02 断面修復

    (IPH#600塗布)

  • STEP03 穿孔

    (IPHミストダイヤ)

  • STEP04 注入硬化養生

    IPHカプセル

  • STEP05 完成

    (橋梁下部)

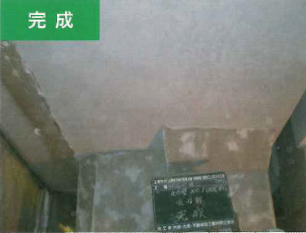

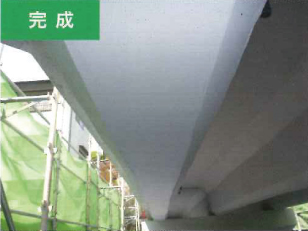

  • STEP06 完成

    (橋梁全体)

施工事例

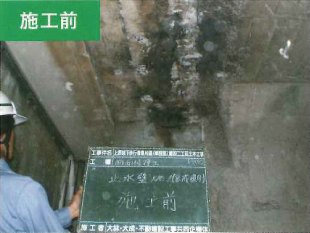

昭和2年に開業した日本初の地下鉄・下通路の壁・天井の止水工事

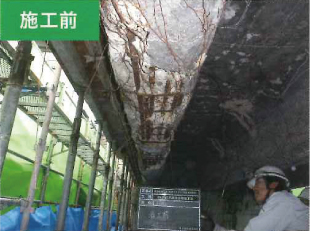

剥落したコンクリートと露出鉄筋の防錆補強
