METHODAOS工法

  • NETIS 新技術情報提供システム登録済 登録NO.CB-170021-A
  • 静岡県新技術・新工法情報データベース 登録申請中

AOS工法とは

ARCHIST　ONEPIECE-GEL　SYSTEM工法は、同じアスファルト乳剤系の伸縮材と防水材を使用することで埋設型伸縮装置設置工と塗膜系床版防水工の工期短縮と品質の向上を実現し、橋梁に伸縮装置機能と防水機能を保持させる工法です。
※ONEPIECE-GEL JOINT 及び ONEPIECE-GEL PROOFは、同時に使用することが必要です。

特徴

■性能照査試験に準拠
道路橋床版防水、埋設型伸縮装置それぞれの性能照査試験に準拠し、小規模橋梁に適した伸縮性・止水性・耐久性を満たしています。

■誰でも安心・安全に施工

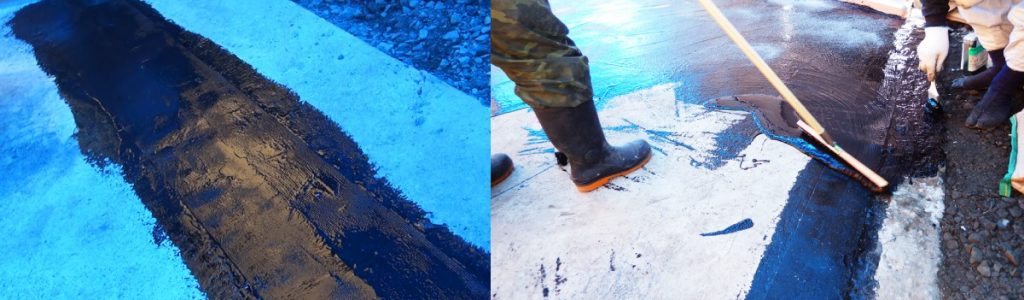

高温溶融したアスファルト材料の取扱いがなく常温で容易に施工でき、アンカー打設や鉄筋溶接などの施工技術も不要です。

■施工・養生時間の短縮
伸縮装置工と橋面防水工を一体化して実施する画期的工法(特許取得済)により、従来の工法と比較して工期の短縮が可能です。

適用範囲

桁種　プレストレストコンクリート桁　/　鉄筋コンクリート桁

桁長　一般　20.0m以下　/　寒冷地　16.0m以下

床版遊間の許容範囲
充填幅(遊間幅)：標準　10〜20mm(施工誤差許容範囲 -0mm,+4mm)
充填深さ：標準　20mm(施工誤差許容範囲 -0mm,+10mm)

斜橋(斜角) 　60度まで

舗装厚　車道50mm以上、歩道40mm以上(120mm以下)

合成勾配 6%以下(合成勾配)

※既設遊間が20mm以上の場合は20mmまで遊間調整してください。

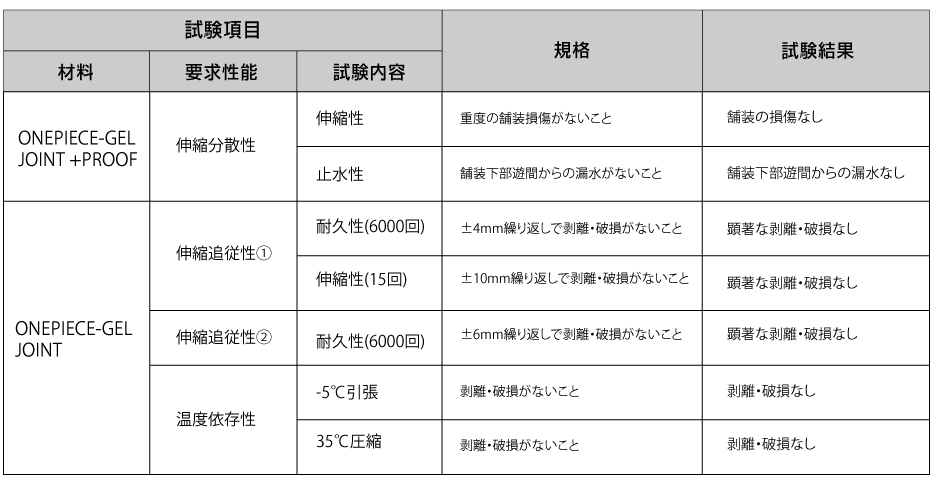

性能照査試験

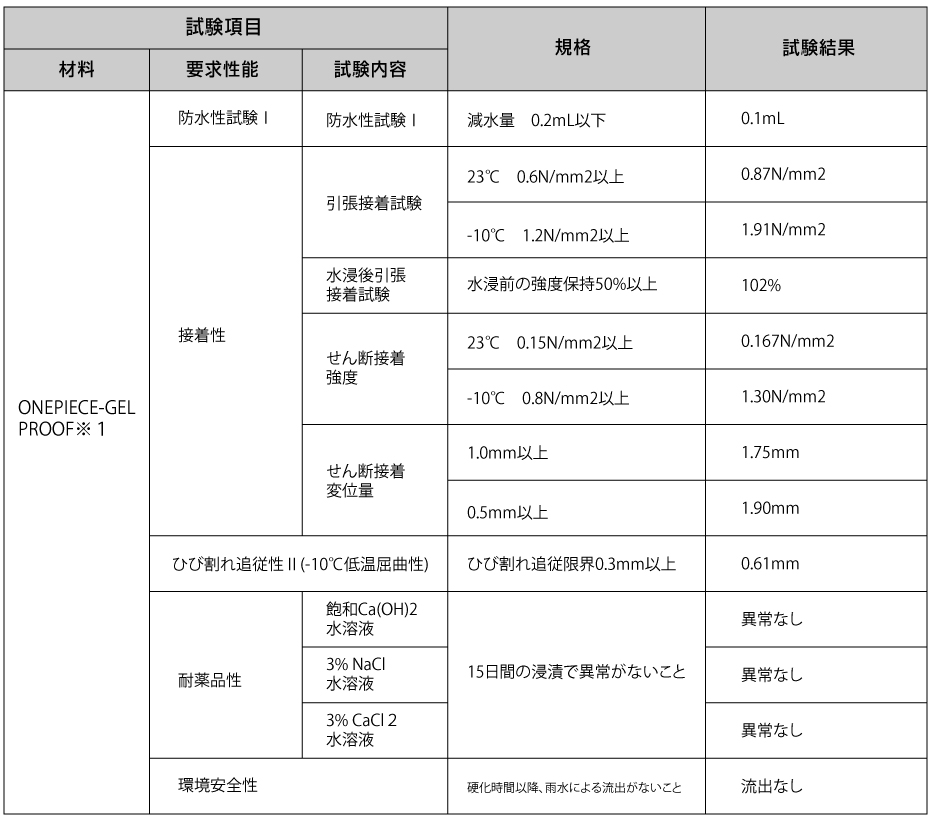

※１（公社）日本道路協会道路橋床版防水便覧　規格(基本照査試験)を満たしています。

ARCHIST ONEPIECE-GEL SYSTEM®︎工法 構成断面
