超⾳波⾮破壊測定システムNND（鉄筋挿⼊⼯⾮破壊調査装置）
NETIS登録番号：CG-190002-A
超音波非破壊測定システムNNDとは

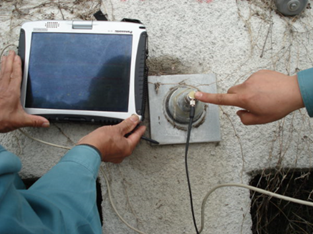

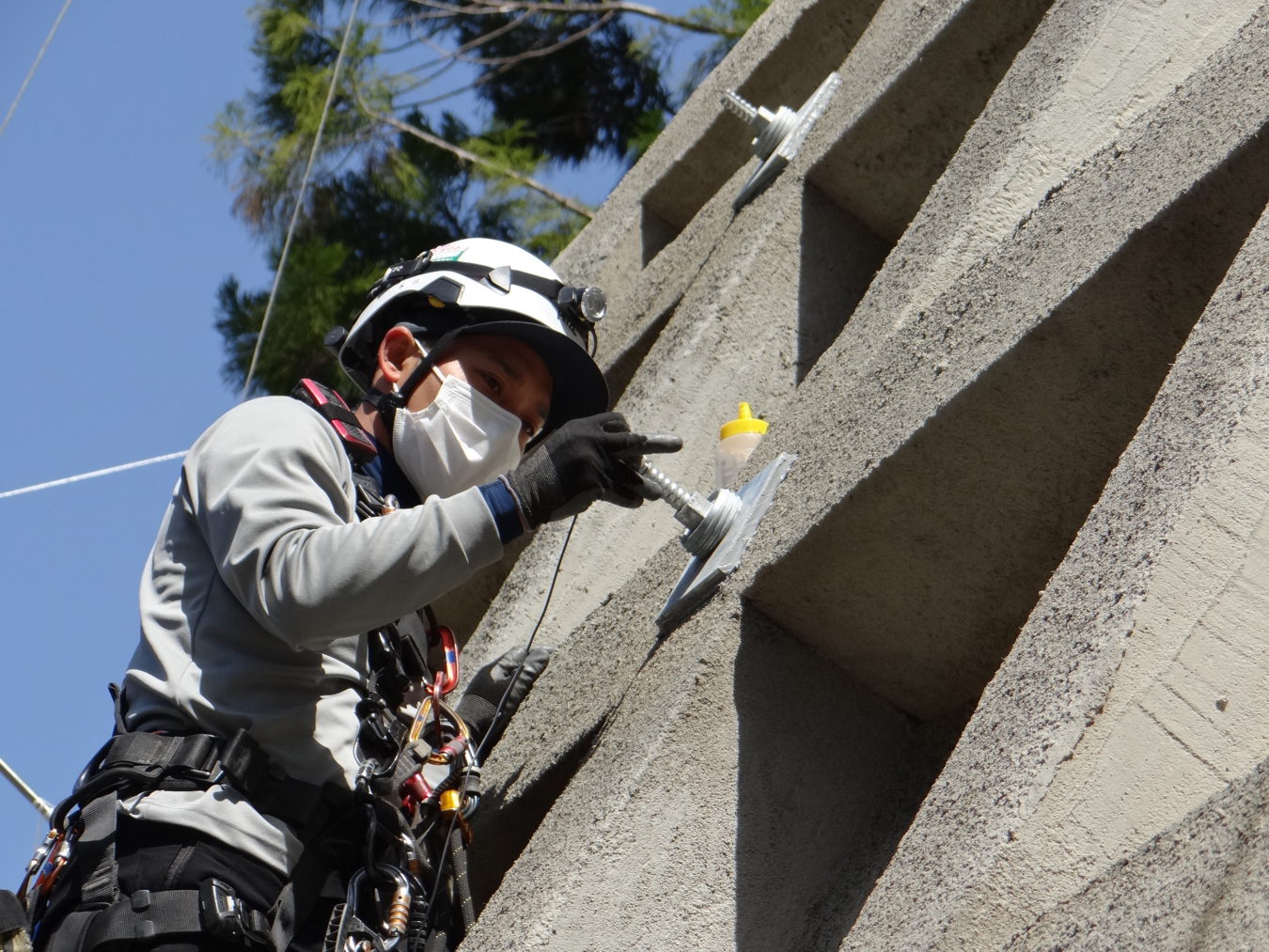

鉄筋挿入工根入長さ測定システム【NND】は、弾性波（超音波）を用いた非破壊検査技術により、鉄筋挿入工をはじめとする埋設型アンカー鋼棒（補強材）の全長・地中挿入長を、対象物を損傷させることなく施工完了後に高精度で測定するシステムです。
本システムの導入により、施工管理プロセスの効率化・省力化を達成し、管理者の作業負担を軽減するとともに、現場管理における安全性および信頼性の向上といった付加価値を提供します。
特徴
-
非破壊
・超音波を用い挿入部分を含む補強材全長の測定が可能
・腐食環境下にある地際付近の健全性の確認（条件による） -
測定対象
・鉄筋挿入工をはじめとする地中埋設・挿入鋼材
・構造物に挿入されたアンカーボルト等 -
施工管理
・立会者による任意抽出箇所の測定による出来形・施工の信頼性向上
・削孔長（補強材長）全数出来形管理の代替管理手法
・創意・工夫としての追加管理手法 - 安全性 ・遠隔操作を利用した安全箇所での判定
-
その他
・鉄筋挿入工における測定上限は、5ｍ程度としています。
・カップラー接続や溶接が不十分の場合は、測定不能です。
・地中内の拘束が強い場合、測定できないことがあります。
・健全性は材料破断もしくは腐食環境下にある地際周辺を対象としています。
